SC-4-1000A Mașină de tăiat automată fără așchii pentru îndreptarea tuburilor

Înapoi

  • SC-4-1000A Mașină de tăiat automată fără așchii pentru îndreptarea tuburilor
  • SC-4-1000A Mașină de tăiat automată fără așchii pentru îndreptarea tuburilor
  • SC-4-1000A Mașină de tăiat automată fără așchii pentru îndreptarea tuburilor

Caracteristici

Parametri de bază

Video

Aplicații industriale

Contactați-ne

Caracteristici

1. Designul matriței de prindere din trei părți reduce eficient distorsiunea tubului, oferind o suprafață tăiată curată și netedă pentru rezultate optime.
2. Cu concentricitate precisă, mașina asigură o aliniere excelentă, contribuind la suduri de înaltă calitate în etapele ulterioare de prelucrare.

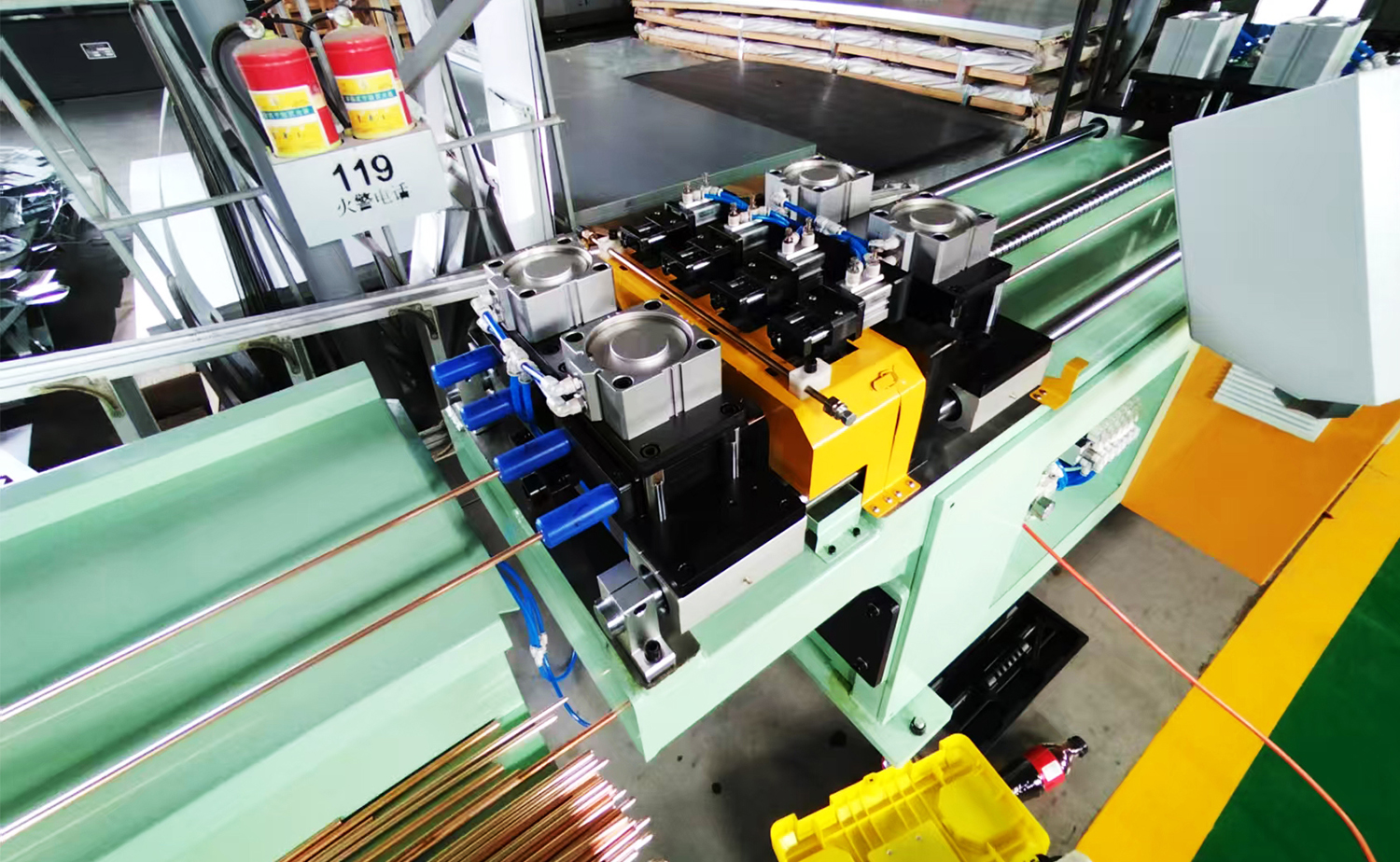

3. Folosind tehnologia de tăiere fără așchii, sistemul dispune de tăiere rotativă la 360° și prindere în două puncte, oferind tăieturi eficiente și precise, reducând în același timp risipa.

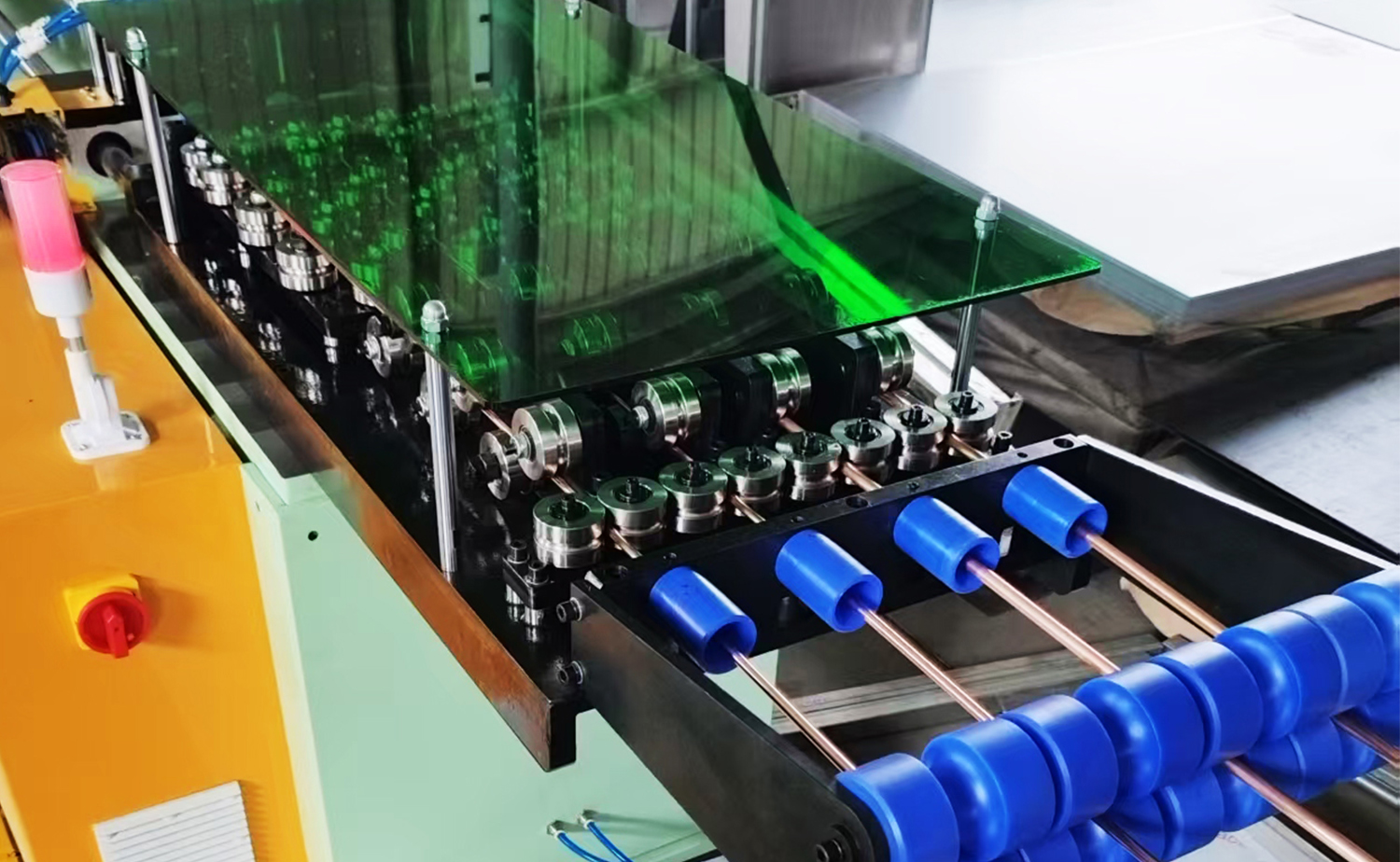

4.Roata de îndreptare din nailon, asociată cu o centură de cauciuc în formă de „U”, ghidează ușor tubul, prevenind orice deteriorare sau zgârieturi la suprafață în timpul funcționării.

Tabel de parametri

Parametrul tehnic principal

Articol Parametru Remarcă
Material Tip Tub de cupru TP2 (M/M2), aluminiu moale 6063 sau produse standard echivalente
Cupru OD și grosime OD: ø16, ø18, ø22, ø28; Grosimea peretelui: 1-2mm
Dimensiuni și greutate bobine Tip desfășurat (bobina din lemn OD: 1070mm, grosime: 300mm); Orificiu interior: 136 mm
Capacitate de procesare Numărul de tăieturi pe ciclu 1 bucată 1 1 1 1 layout
Lungimea de tăiere Min: ≥60mm; Max: 10.000 mm
Un accident vascular cerebral de hrănire 1000 mm (alimentare cu șurub cu bile servomotor)
Eficiența producției 6 tăieturi/min (L=1000mm, tub ø16 de exemplu) variază în funcție de diametru și grosime
Precizia procesării Toleranță la dreptate ≤3‰ (când L < 1000 mm)
Toleranță la lungime -L < 100 mm: ± 0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800mm: 0–1mm
-1800–4200mm: 0–3mm
Planeitatea capătului de tăiere ≤±0,5 mm (L ≤ 1000 mm)
Starea suprafeței Fără zgârieturi vizibile, strângeri sau lovituri pe tuburile de cupru/aluminiu
Mediul Putere 4 kw
Presiunea aerului 0,5–0,7 MPa
Dimensiuni - Unitate principală: 3500(L) × 950(W) × 1400(H) mm
- Raft de colecție: 2000(L) × 950(W) × 800(H) mm
Amprenta la sol Total: 13.500 (L) × 1250 (L) × 1800 (Î) mm (sugerat) suport pentru bobine 3 m, suport pentru bobine la spațiul principal al mașinii 5 m, lungime mașină 3,5 m, suport de colectare 2 m
Greutate 2200KG

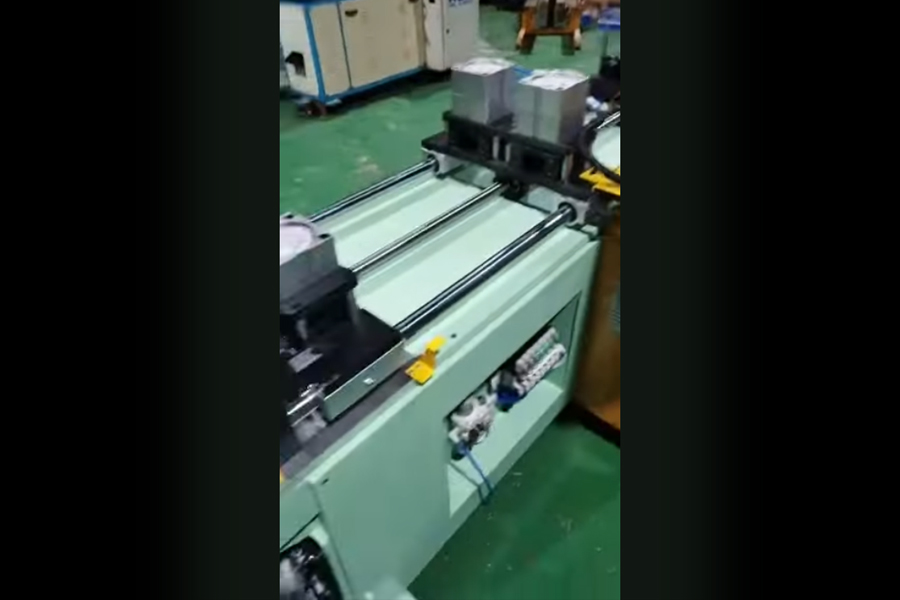

Video
