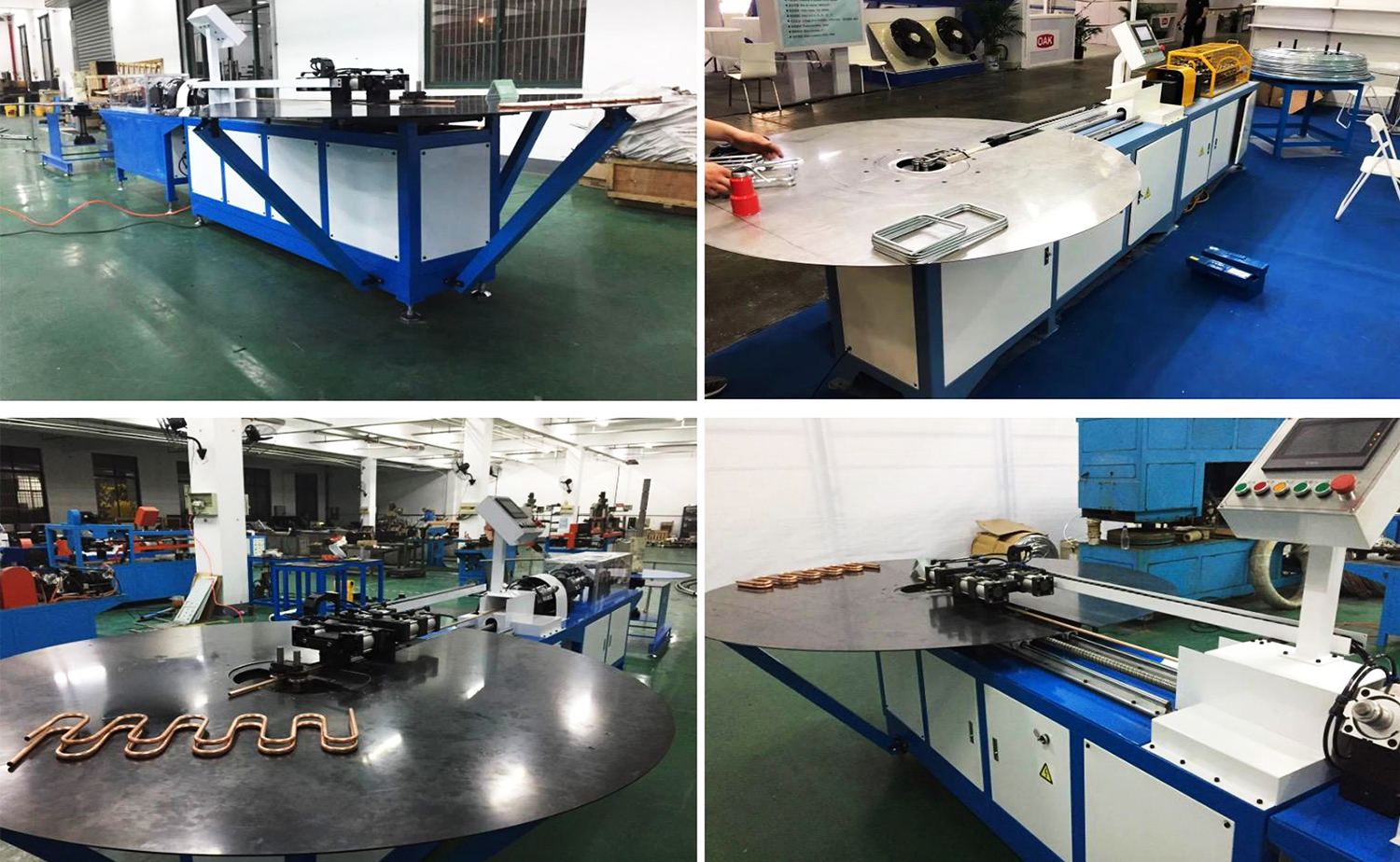

Seria SB-20CNC Serpentine Bender complet automată

Înapoi

  • Seria SB-20CNC Serpentine Bender complet automată
  • Seria SB-20CNC Serpentine Bender complet automată
  • Seria SB-20CNC Serpentine Bender complet automată
  • Seria SB-20CNC Serpentine Bender complet automată

Caracteristici

Parametrii de bază

Videoclipclip

Aplicații industriale

Contactați-ne

Caracteristici

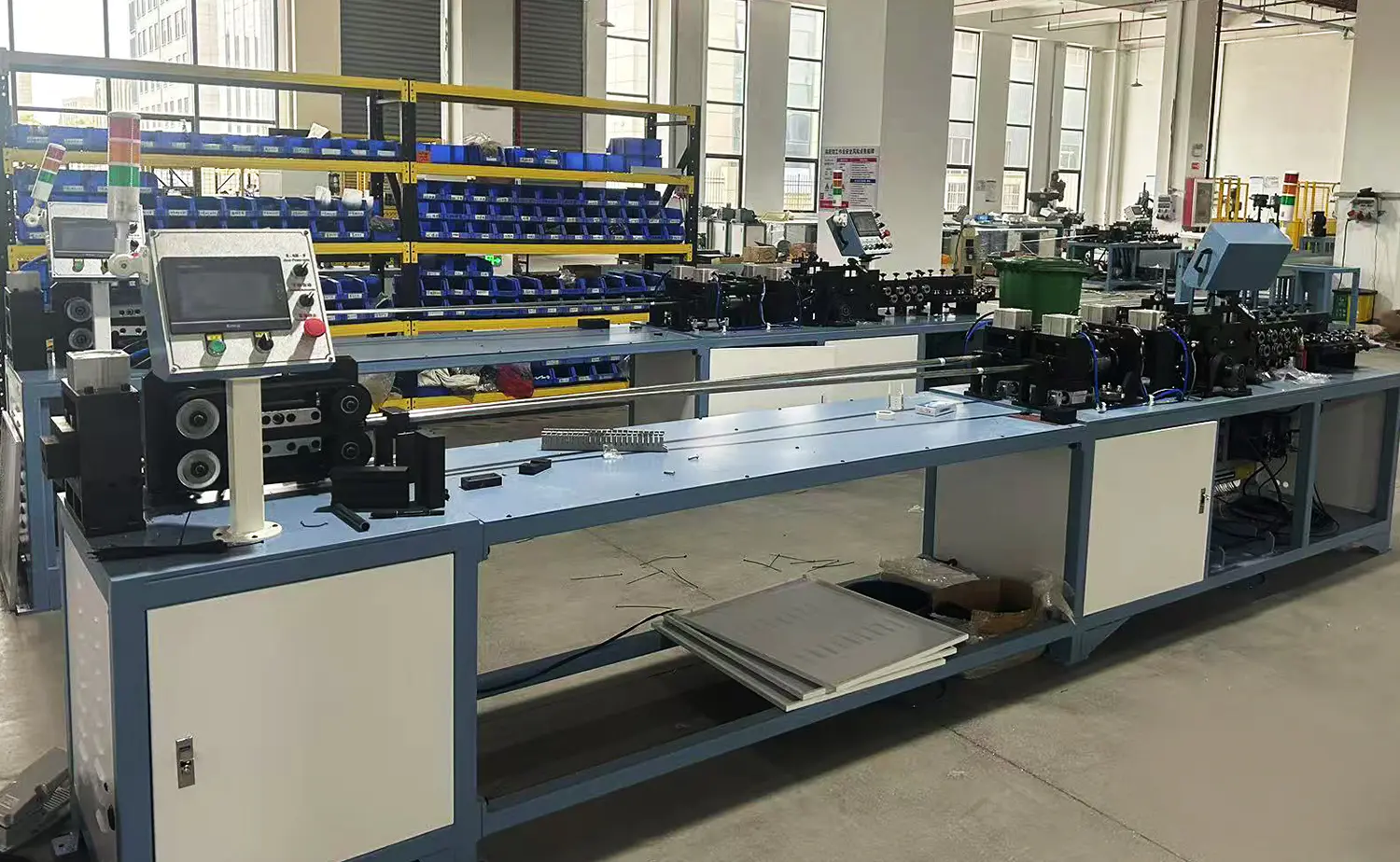

Îndoirea serpentină complet automatizată integrează derularea, îndreptarea, tăierea și îndoirea într-o singură operațiune, special concepută pentru prelucrarea tuburilor individuale din aluminiu, cupru sau Bundy. În comparație cu metodele manuale tradiționale, acest sistem automat crește semnificativ eficiența și reduce costurile cu forța de muncă.

O matriță de prindere din trei părți minimizează deformarea tubului, asigurând muchii de tăiere netede și precise. Se menține concentricitatea de înaltă precizie, asigurând o calitate excelentă a sudurii în procesele ulterioare. Sistemul de tăiere fără așchii folosește tăierea rotativă la 360° cu prindere în două puncte, asigurând tăieturi curate fără pierderi de material.

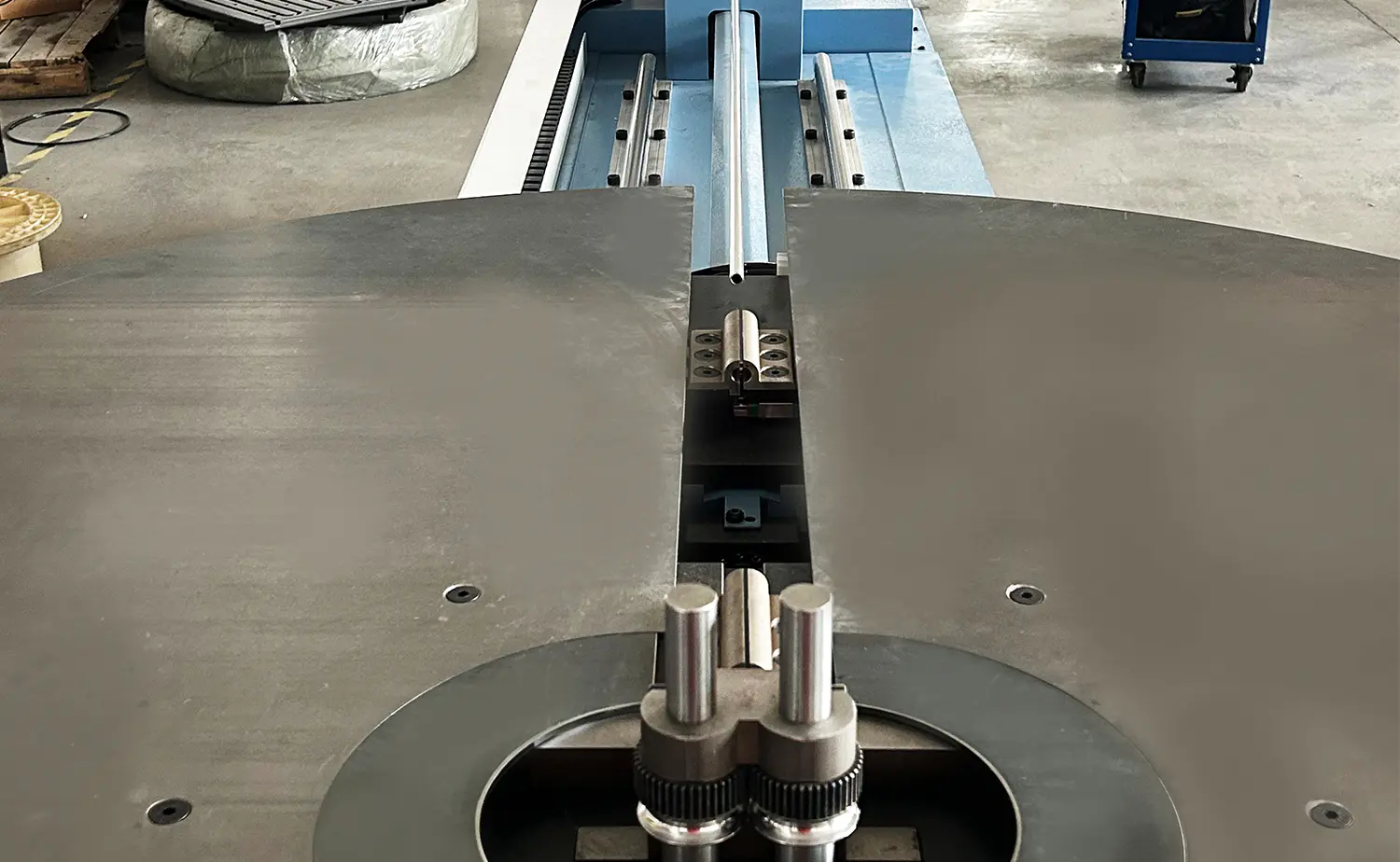

Mașina dispune de un sistem patentat de îndoire servocontrolat, conceput pentru a obține unghiuri și direcții precise de îndoire. Uneltele de îndoire special concepute garantează raze de îndoire consistente cu deformare minimă, rezultând îndoiri de înaltă calitate, atractive vizual.

Tabel de parametri

Parametrul tehnic principal

Parametru Date
Materialul tubului Tub de cupru / Tub de aluminiu / Tub Bundy
Presiunea aerului 0,5-0,6 MPa
Presiune hidraulică 5-7 MPa
Diametrul tubului Φ3-20 mm (schimba matrița)
Grosimea peretelui tubului 0,3-1,5 mm
Capacitate de îndoire Un singur tub
Unghi de îndoire 1~210 grade
Raza de curbare R11~R50 (schimba matrița)
Timpii de îndoire Până la 110 ori/ciclu
Lungimea de hrănire 10-700 mm/timp, poate alimenta de mai multe ori
Dimensiunea mesei Φ1-5 m (poate fi personalizat)
Sistem de control Control PLC / Ecran tactil
Puterea motorului 9 kW
Sistem electric 380 V, 50 Hz, 3 faze (personalizat)
Dimensiunea 2350×780×1590 mm 1570×530×1170 mm (Tabel exclus)

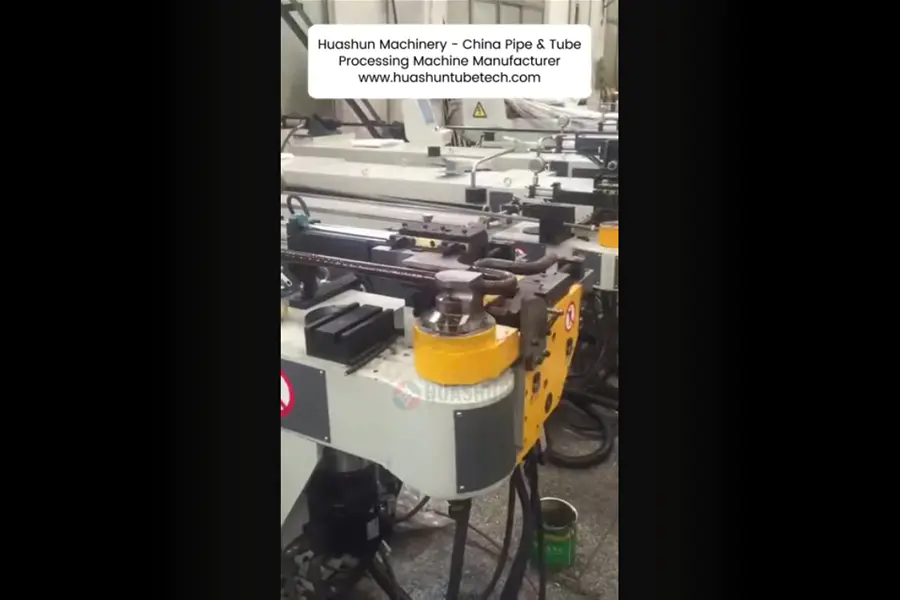

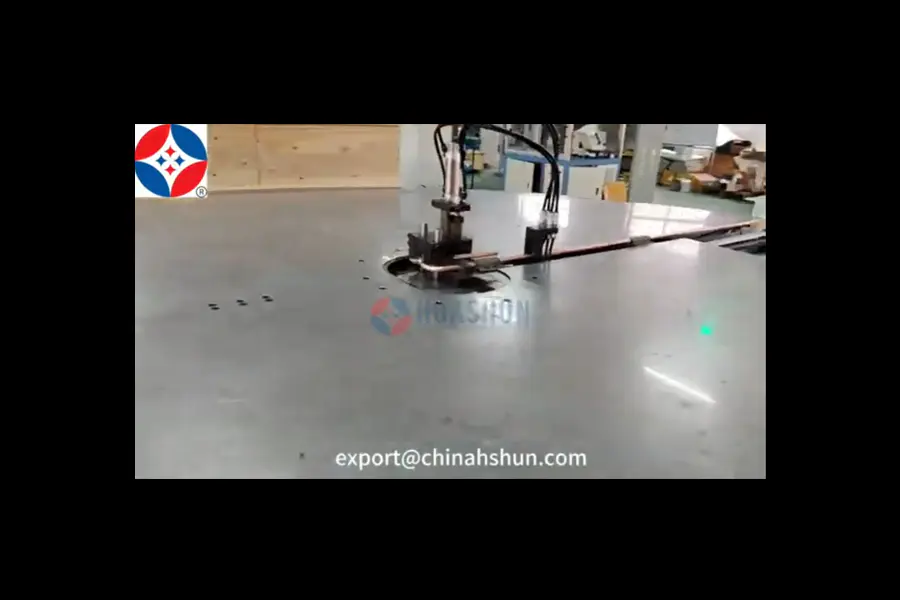

Videoclipclip
